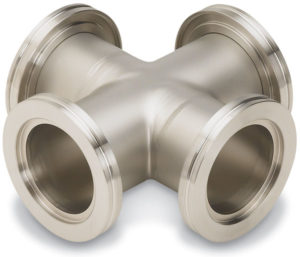

Kruis 4-weg DN200ISO, RVS 316L

ISO-K 4-weg dwarsbalken – Precieze doorstroming in elke richting

Het symmetrische ISO-K 4-weg kruisen zijn ontworpen voor hoogwaardige vacuümsystemen die multidirectionele stroming vereisen. Elke fitting is voorzien van vier flenzen en metrische boringmatenwaardoor ze ideaal zijn voor complexe opstellingen.

Dankzij de pull-port techniek, de zijpoorten bieden een glad binnenoppervlak, waardoor de stromingsweerstand afneemt en de geleiding verbetert. Zowel de binnen- en buitenoppervlakken zijn afgewerkt tot een hoge standaard, met optionele polijsten or glasparelstralen beschikbaar op aanvraag.

Hoogtepunten van het product:

• Afmetingen: DN63 tot DN250
• Lengte: 176 mm tot 416 mm
• Materiaal: Stainless Steel 304
• Drukbereik:
  • Elastomeer afdichting: >1 × 10⁻⁷ mBar tot 1.5 bar
  • Metalen afdichting: >1 × 10⁻⁹ mBar tot 1.5 bar
• Temperatuurbereik:
  • viton: -20 ° C tot 200 ° C
  • Buna: -30 ° C tot 110 ° C
  • Metalen afdichting: -270 ° C tot 150 ° C

ISO-K standaard montage met O-ringen en klauwklemmen zorgt voor een veilige, lekvrije verbinding - zelfs onder veeleisende vacuümomstandigheden.
