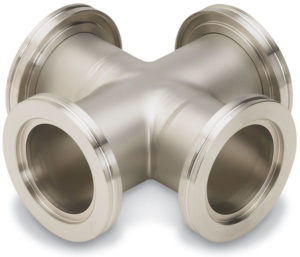

Croix 4 voies DN250ISO, inox 316L

Traverses ISO-K à 4 voies – Flux précis dans toutes les directions

Notre croisements symétriques ISO-K à 4 voies sont conçus pour les systèmes de vide haute performance nécessitant un flux multidirectionnel. Chaque raccord présente quatre brides et dimensions d'alésage métriquesce qui les rend idéaux pour les configurations complexes.

Grace à technique de tirage, les ports latéraux offrent un surface intérieure lisse, réduisant la résistance à l'écoulement et améliorant la conductance. Les deux surfaces intérieures et extérieures sont finis selon des normes élevées, avec des options polissage or projection de billes de verre disponible sur demande.

Faits saillants du produit:

• Dimensions : DN63 à DN250
• Durée : 176 mm à 416 mm
• Matière: Acier inoxydable 304
• Plage de pression:
  • Joint en élastomère : >1 × 10⁻⁷ mbar à 1.5 bar
  • Sceau métallique : >1 × 10⁻⁹ mbar à 1.5 bar
• Écart de température:
  • Viton : -20 ° C à 200 ° C
  • Buna : -30 ° C à 110 ° C
  • Sceau métallique : -270 ° C à 150 ° C

montage standard ISO-K Les joints toriques et les pinces à griffes assurent une connexion sûre et étanche, même dans des conditions de vide exigeantes.
