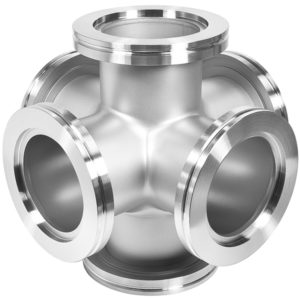

Kreuz 6-Wege DN80ISO

ISO-K 6-Wege-Kreuzstück – Maximale Konnektivität für komplexe Vakuumsysteme

Konzipiert für anspruchsvolle Vakuumkonfigurationen, ISO-K 6-Wege-Kreuzstück bietet unübertroffene Vielseitigkeit beim Verbinden Messgeräte, Pumpen und Ausrüstung zu einer Vakuumkammer. Mit sechs Flanschanschlüssen ist es die ideale Lösung für Systeme, die mehrere Zugangspunkte auf kleinem Raum erfordern.

• Glatte Innenflächen an allen seitlichen Anschlüssen, erreicht durch die Pull-Port-Technik, um einen optimalen Durchfluss und minimale Turbulenzen zu gewährleisten
• Metrische Bohrungsgrößen zur nahtlosen Integration in Standardkonfigurationen
• Saubere Metallic-Lackierungen innen und außen, mit optionalen Polieren or Glasperlenstrahlen für mehr Sauberkeit und ein besseres Erscheinungsbild

Technische Spezifikationen:

• Maße: DN63 bis DN250
• Länge: 176 mm bis 416 mm
• Material: Edelstahl 304
• Druckbereich:
  • Elastomerdichtung: >1 × 10⁻⁷ mBar bis 1.5 bar
  • Metallsiegel: >1 × 10⁻⁹ mBar bis 1.5 bar
• Temperaturbereich:
  • Viton: -20 ° C bis 200 ° C
  • Buna: -30 ° C bis 110 ° C
  • Metallsiegel: -270 ° C bis 150 ° C

.
